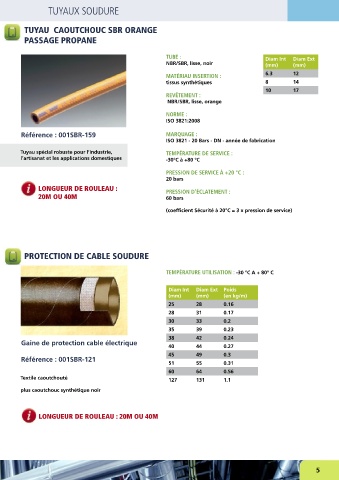

Page 7 - veber-caoutchouc-maintenance
P. 7
TUYAUX SOUDURE
TUYAU CAOUTCHOUC SBR ORANGE
PASSAGE PROPANE
TUBE : Diam Int Diam Ext
NBR/SBR, lisse, noir (mm) (mm)
MATÉRIAU INSERTION : 6.3 12
tissus synthétiques 8 14
10 17
REVÊTEMENT :
NBR/SBR, lisse, orange
NORME :
ISO 3821:2008
Référence : 001SBR-159 MARQUAGE :
ISO 3821 - 20 Bars - DN - année de fabrication
Tuyau spécial robuste pour l’industrie, TEMPÉRATURE DE SERVICE :
l’artisanat et les applications domestiques -30°C à +80 °C
PRESSION DE SERVICE À +20 °C :
20 bars
LONGUEUR DE ROULEAU : PRESSION D’ÉCLATEMENT :
20M OU 40M 60 bars
(coefficient Sécurité à 20°C = 3 x pression de service)
PROTECTION DE CABLE SOUDURE
TEMPÉRATURE UTILISATION : -30 °C A + 80° C
Diam Int Diam Ext Poids
(mm) (mm) (en kg/m)
25 28 0.16
28 31 0.17
30 33 0.2
35 39 0.23
38 42 0.24
Gaine de protection cable électrique
40 44 0.27
45 49 0.3
Référence : 001SBR-121
51 55 0.31
60 64 0.56
Textile caoutchouté 127 131 1.1
plus caoutchouc synthétique noir
LONGUEUR DE ROULEAU : 20M OU 40M
LE GAZ ÉNERGIE PROPRE 5
