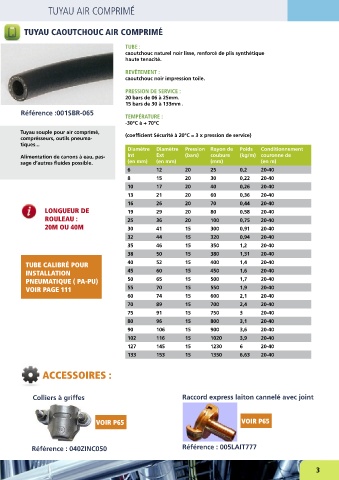

TUYAU AIR COMPRIMÉ
TUYAU CAOUTCHOUC AIR COMPRIMÉ
TUBE :
caoutchouc naturel noir lisse, renforcé de plis synthétique
haute tenacité.
REVÊTEMENT :
caoutchouc noir impression toile.
PRESSION DE SERVICE :
20 bars de 06 à 25mm.
15 bars de 30 à 133mm .
Référence :001SBR-065
TEMPÉRATURE :
-30°C à + 70°C
Tuyau souple pour air comprimé,
comprésseurs, outils pneuma- (coefficient Sécurité à 20°C = 3 x pression de service)
tiques...
Diamètre Diamètre Pression Rayon de Poids Conditionnement
Alimentation de canons à eau, pas- Int Ext (bars) coubure (kg/m) couronne de
sage d’autres fluides possible. (en mm) (en mm) (mm) (en m)
6 12 20 25 0,2 20-40
8 15 20 30 0,22 20-40
10 17 20 40 0,26 20-40
13 21 20 60 0,36 20-40
16 26 20 70 0,44 20-40
LONGUEUR DE 19 29 20 80 0,58 20-40
ROULEAU : 25 36 20 100 0,75 20-40
20M OU 40M 30 41 15 300 0,91 20-40
32 44 15 320 0,94 20-40
35 46 15 350 1,2 20-40
38 50 15 380 1,31 20-40
TUBE CALIBRÉ POUR 40 52 15 400 1,4 20-40
INSTALLATION 45 60 15 450 1,6 20-40
PNEUMATIQUE ( PA-PU) 50 65 15 500 1,7 20-40
VOIR PAGE 111 55 70 15 550 1,9 20-40
60 74 15 600 2,1 20-40
70 89 15 700 2,4 20-40
75 91 15 750 3 20-40
80 96 15 800 3,1 20-40
90 106 15 900 3,6 20-40
102 116 15 1020 3,9 20-40
127 145 15 1230 6 20-40
133 153 15 1350 6,63 20-40
ACCESSOIRES :
Colliers à griffes Raccord express laiton cannelé avec joint
VOIR P65 VOIR P65
Référence : 040ZINC050 Référence : 005LAIT777
