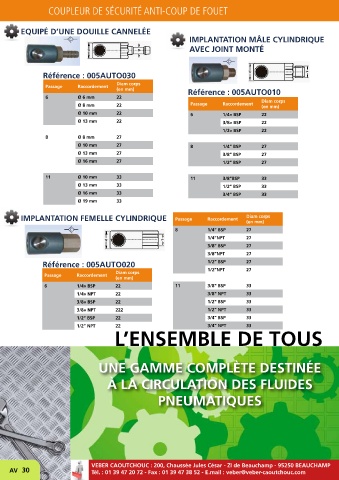

Page 32 - atelier-veber

CoUPleUr de séCUriTé anTi-CoUP de FoUeT

eqUiPé d’Une doUiLLe canneLée
iMPLanTaTion MâLe cyLindriqUe
aVec JoinT MonTé

référence : 005aUTo030
diam corps
Passage raccordement
(en mm) référence : 005aUTo010
6 Ø 6 mm 22 diam corps
Ø 8 mm 22 Passage raccordement (en mm)
Ø 10 mm 22 6 1/4» BsP 22
Ø 13 mm 22 3/8» BsP 22
1/2» BsP 22
8 Ø 8 mm 27
Ø 10 mm 27 8 1/4” BsP 27
Ø 13 mm 27 3/8” BsP 27
Ø 16 mm 27 1/2” BsP 27

11 Ø 10 mm 33 11 3/8”BsP 33
Ø 13 mm 33 1/2” BsP 33
Ø 16 mm 33 3/4” BsP 33
Ø 19 mm 33

iMPLanTaTion feMeLLe cyLindriqUe Passage raccordement diam corps
(en mm)
8 1/4” BsP 27
1/4”nPT 27
3/8” BsP 27
3/8”nPT 27
référence : 005aUTo020 1/2” BsP 27
diam corps 1/2”nPT 27
Passage raccordement
(en mm)
6 1/4» BsP 22 11 3/8" BsP 33
1/4» nPT 22 3/8" nPT 33
3/8» BsP 22 1/2" BsP 33
3/8» nPT 222 1/2" nPT 33
1/2” BsP 22 3/4" BsP 33
1/2” nPT 22 3/4" nPT 33
L’enseMBLe de ToUs Vos accessoires PossiBLes

Une gaMMe coMPLèTe desTinée

à La circULaTion des fLUides

PneUMaTiqUes
