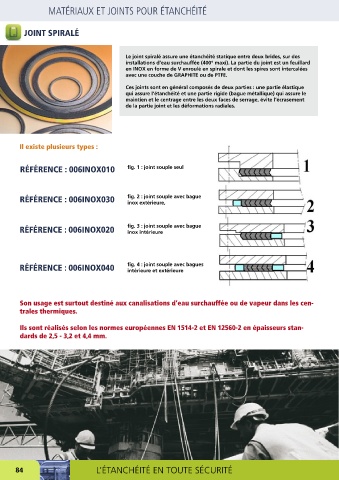

MATÉRIAUX ET JOINTS POUR ÉTANCHÉITÉ

JOINT SPIRALÉ

Le joint spiralé assure une étanchéité statique entre deux brides, sur des
installations d’eau surchauffée (400° maxi). La partie du joint est un feuillard
en INOX en forme de V enroulé en spirale et dont les spires sont intercalées
avec une couche de GRAPHITE ou de PTFE.
Ces joints sont en général composés de deux parties : une partie élastique
qui assure l’étanchéité et une partie rigide (bague métallique) qui assure le
maintien et le centrage entre les deux faces de serrage, évite l’écrasement
de la partie joint et les déformations radiales.

Il existe plusieurs types :

RÉFÉRENCE : 006INOX010 fig. 1 : joint souple seul

RÉFÉRENCE : 006INOX030 fig. 2 : joint souple avec bague
inox extérieure,

RÉFÉRENCE : 006INOX020 fig. 3 : joint souple avec bague
inox intérieure

RÉFÉRENCE : 006INOX040 fig. 4 : joint souple avec bagues
intérieure et extérieure

Son usage est surtout destiné aux canalisations d’eau surchauffée ou de vapeur dans les cen-
trales thermiques.

Ils sont réalisés selon les normes européennes EN 1514-2 et EN 12560-2 en épaisseurs stan-
dards de 2,5 - 3,2 et 4,4 mm.
