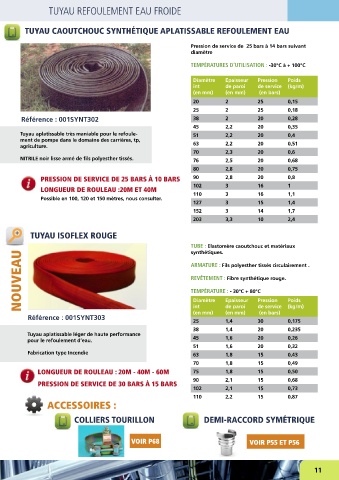

Page 13 - veber-caoutchouc-maintenance

TUYAU REFOULEMENT EAU FROIDE

TUYAU CAOUTCHOUC SYNTHÉTIQUE APLATISSABLE REFOULEMENT EAU

Pression de service de 25 bars à 14 bars suivant
diamètre

TEMPÉRATURES D’UTILISATION : -30°C à + 100°C

Diamètre Epaisseur Pression Poids
int de paroi de service (kg/m)
(en mm) (en mm) (en bars)
20 2 25 0,15
25 2 25 0,18
Référence : 001SYNT302 38 2 20 0,28
45 2,2 20 0,35
Tuyau aplatissable très maniable pour le refoule- 51 2,2 20 0,4
ment de pompe dans le domaine des carrières, tp,
agriculture. 63 2,2 20 0,51
70 2,3 20 0,6
NITRILE noir lisse armé de fils polyesther tissés. 76 2,5 20 0,68

80 2,8 20 0,75
PRESSION DE SERVICE DE 25 BARS À 10 BARS 90 2,8 20 0,8
102 3 16 1
LONGUEUR DE ROULEAU :20M ET 40M
110 3 16 1,1
Possible en 100, 120 et 150 mètres, nous consulter.
127 3 15 1,4
152 3 14 1,7
203 3,3 10 2,4

TUYAU ISOFLEX ROUGE
PROPRIÉTÉ ATOXIQUE
TUBE : Elastomère caoutchouc et matériaux
synthétiques.
NOUVEAU ARMATURE : Fils polyesther tissés circulairement .

REVÊTEMENT : Fibre synthétique rouge.

TEMPÉRATURE : - 30°C + 80°C

de paroi
int
de service
(kg/m)
(en mm)
(en mm)
(en bars)
Référence : 001SYNT303 Diamètre Epaisseur Pression Poids
25 1,4 30 0,175
38 1,4 20 0,235
Tuyau aplatissable léger de haute performance
pour le refoulement d’eau. 45 1,6 20 0,26
51 1,6 20 0,32
Fabrication type Incendie 63 1,8 15 0,43
70 1,8 15 0,49
LONGUEUR DE ROULEAU : 20M - 40M - 60M 75 1,8 15 0,50
90 2,1 15 0,68
PRESSION DE SERVICE DE 30 BARS À 15 BARS
102 2,1 15 0,73
110 2,2 15 0,87
ACCESSOIRES :

COLLIERS TOURILLON DEMI-RACCORD SYMÉTRIQUE

VOIR P68 VOIR P55 ET P56

SPÉCIAL TOUS TYPES POMPES À EAU 11
