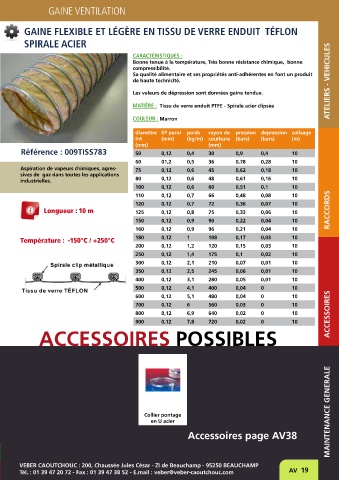

Page 21 - atelier-veber

Gaine venTilaTion

GAINE flExIblE Et léGèRE EN tIssu dE VERRE ENduIt téfloN
spIRAlE AcIER

cARActéRIstIquEs :
Bonne tenue à la température, Très bonne résistance chimique, bonne
compressibilité.
sa qualité alimentaire et ses propriétés anti-adhérentes en font un produit
de haute technicité. aTeLiers - VeHicULes

Les valeurs de dépression sont données gaine tendue.
MAtIèRE : Tissu de verre enduit PTfe - spirale acier clipsée

coulEuR : Marron

diamètre eP paroi poids rayon de pression depression colisage
int (mm) (kg/m) courbure (bars) (bars) (m)
(mm) (mm)
référence : 009Tiss783 50 0,12 0,4 30 0,9 0,4 10

60 01,2 0,5 36 0,78 0,28 10
aspiration de vapeurs chimiques, agres- 75 0,12 0,6 45 0,62 0,18 10
sives de gaz dans toutes les applications
industrielles. 80 0,12 0,6 48 0,61 0,16 10
100 0,12 0,6 60 0,51 0,1 10
110 0,12 0,7 66 0,48 0,08 10
120 0,12 0,7 72 0,36 0,07 10
Longueur : 10 m 125 0,12 0,8 75 0,33 0,06 10 raccords

150 0,12 0,9 90 0,22 0,04 10
160 0,12 0,9 96 0,21 0,04 10
température : -150°c / +250°c 180 0,12 1 108 0,17 0,03 10
200 0,12 1,2 120 0,15 0,03 10
250 0,12 1,4 175 0,1 0,02 10
300 0,12 2,1 210 0,07 0,01 10
350 0,12 2,5 245 0,06 0,01 10
400 0,12 3,1 280 0,05 0,01 10
500 0,12 4,1 400 0,04 0 10
600 0,12 5,1 480 0,04 0 10
700 0,12 6 560 0,03 0 10
800 0,12 6,9 640 0,02 0 10 accessoires
900 0,12 7,8 720 0,02 0 10
L’enseMBLe de ToUs Vos accessoires PossiBLes

MainTenance generaLe

collier pontage
en U acier
accessoires page aV38
