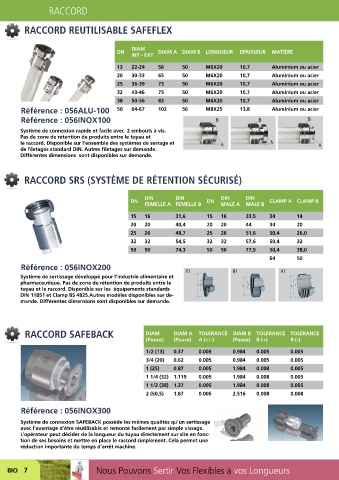

Page 8 - veber-bio-catalogue-2016

RACCORD

RACCORD REUTILISABLE SAFEFLEX

DIAM
DN DIAM A DIAM B LONGUEUR EPAISSEUR MATIÈRE
INT - EXT
13 22-24 56 50 M6X20 10,7 Aluminium ou acier
20 30-33 65 50 M6X20 10,7 Aluminium ou acier
25 36-39 73 50 M6X20 10,7 Aluminium ou acier
32 43-46 75 50 M6X20 10,7 Aluminium ou acier
38 50-56 83 50 M6X20 10,7 Aluminium ou acier
Référence : 056ALU-100 50 64-67 102 56 M8X25 13,8 Aluminium ou acier
Référence : 056INOX100

Système de connexion rapide et facile avec 2 embouts à vis.
Pas de zone de rétention de produits entre le tuyau et
le raccord. Disponible sur l’ensemble des systèmes de serrage et
de filetages standard DIN. Autres filetages sur demande.
Différentes dimensions sont disponibles sur demande.

RACCORD SRS (SYSTÈME DE RÉTENTION SÉCURISÉ)

DIN DIN DIN DIN
DN DN CLAMP A CLAMP B
FEMELLE A FEMELLE B MALE A MALE B
15 16 31,6 15 16 33,5 34 14
20 20 40,4 20 20 44 34 20
25 26 48,7 25 26 51,6 50,4 26,0
32 32 54,5 32 32 57,6 50,4 32
50 50 74,3 50 50 77,5 50,4 38,0
64 50
Référence : 056INOX200
Système de sertissage développé pour l’industrie alimentaire et
pharmaceutique. Pas de zone de rétention de produits entre le
tuyau et le raccord. Disponible sur les équipements standards
DIN 11851 et Clamp BS 4825.Autres modèles disponibles sur de-
mande. Différentes dimensions sont disponibles sur demande.

RACCORD SAFEBACK DIAM DIAM A TOLERANCE DIAM B TOLERANCE TOLERANCE
(Pouce) (Pouce) A (+/-) (Pouce) B (+) B (-)
1/2 (13) 0.37 0.005 0.984 0.005 0.005
3/4 (20) 0.62 0.005 0.984 0.005 0.005
1 (25) 0.87 0.005 1.984 0.008 0.005
1 1/4 (32) 1.119 0.005 1.984 0.008 0.005
1 1/2 (38) 1.37 0.005 1.984 0.008 0.005
2 (50,5) 1.87 0.005 2.516 0.008 0.008

Référence : 056INOX300

Système de connexion SAFEBACK possède les mêmes qualités qu’un sertissage
avec l’avantage d’être réutilisable et remonté facilement par simple vissage.
L’opérateur peut décider de la longueur du tuyau directement sur site en fonc-
tion de ses besoins et mettre en place le raccord simplement. Cela permet une
réduction importante du temps d’arrêt machine.

BIO 7 Nous Pouvons Sertir Vos Flexibles à vos Longueurs
