P. 5

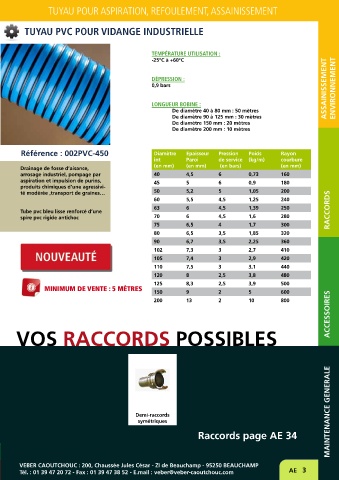

TUYaU POUr asPiraTiON, reFOUlemeNT, assaiNissemeNT



          TuyAu pVC pouR VIdANGE INdusTRIEllE



                                                      TEmpéRATuRE uTIlIsATIoN :
                                                      -25°c à +60°c



                                                      dépREssIoN :
                                                      0,9 bars                                                      assainisseMent   environneMent


                                                      loNGuEuR bobINE :
                                                             de diamètre 40 à 80 mm : 50 mètres
                                                             de diamètre 90 à 125 mm : 30 mètres
                                                             de diamètre 150 mm : 20 mètres
                                                             de diamètre 200 mm : 10 mètres



        référence : 002Pvc-450                         diamètre   epaisseur   Pression   Poids      rayon
                                                       int        Paroi       de service  (kg/m)    courbure
                                                       (en mm)    (en mm)      (en bars)            (en mm)
        drainage de fosse d’aisance,
        arrosage industriel, pompage par               40         4,5         6         0,73        160
        aspiration et impulsion de purins,             45         5           6         0,9         180
        produits chimiques d’une agressivi-
        té modérée ,transport de graines…              50         5,2         5         1,05        200
                                                       60         5,5         4,5       1,25        240
                                                       63         6           4,5       1,39        250
        tube pvc bleu lisse renforcé d’une                                                                           raccords
        spire pvc rigide antichoc                      70         6           4,5       1,6         280
                                                       75         6,5         4         1,7         300
                                                       80         6,5         3,5       1,85        320
                                                       90         6,7         3,5       2,25        360
                                                       102        7,3         3         2,7         410
                                                       105        7,4         3         2,9         420
                                                       110        7,5         3         3,1         440
                                                       120        8           2,5       3,8         480
                                                       125        8,3         2,5       3,9         500
                 MINIMUM dE VENTE : 5 MèTRES
                                                       150        9           2         5           600
                                                                                                                     accessoires
                                                       200        13          2         10          800




 l’enseMble de tous      vos raccords Possibles






                                                                                                                     Maintenance generale








                                                 demi-raccords
                                                 symétriques
                                                                       raccords page ae 34





 v      veber caoutchouc : 200, chaussée Jules césar - Zi de beauchamp - 95250 beauchaMP
 veber caoutchouc : 200, chaussée Jules césar - Zi de beauchamp - 95250 beauchaMPeber caoutchouc : 200, chaussée Jules césar - Zi de beauchamp - 95250 beauchaMP
 t      tél. : 01 39 47 20 72 - Fax : 01 39 47 38 52 - e.mail : veber@veber-caoutchouc.com            ae   3
 tél. : 01 39 47 20 72 - Fax : 01 39 47 38 52 - e.mail : veber@veber-caoutchouc.comél. : 01 39 47 20 72 - Fax : 01 39 47 38 52 - e.mail : veber@veber-caoutchouc.com
